艾方立最新產品-空氣質量監測系統/PM2.5粉塵在線監測系統是新型環境監測系統
2015-04-20 09:28:36 admin
艾方立最新產品-空氣質量監測系統/PM2.5粉塵在線監測系統是新型環境監測系統
空氣質量監測系統技術方案
為改善環境質量，切實解決PM2.5、PM10、SO2及氮氧化物超標的問題，及氣象五參數（溫度、氣壓、濕度、風向、風速）都可集成；建設空氣質量自動監控系統，該系統建成后，將會實時監測各項污染物的指標，利于及時進行人工干預，提高監測環境的空氣質量。
一、概述
空氣質量監測系統是新型環境監測系統。本系統可同時監測多種環境參數，可對粉塵、氣體等進行監測，具有測量范圍寬、使用壽命長、操作方便等特點。并可根據用戶需求，將數據同時呈現在LCD\LED顯示屏上。本系統通過激光散射單元分析環境中的粉塵，利用氣體監測儀監控SO2及氮氧化物氣體濃度。
1.粉塵監測模塊以激光為光源，通過激光光散射原理監測分析粉塵顆粒物數量。能夠?qū)崟r在線監測，通過光學原理達到更快的響應速度。以激光為光源，使質量濃度轉換系數不受顆粒物顏色的影響，保證了測量的準確度。
2.氣體檢測模塊采用了國外先進的傳感技術，可通過檢測探頭對設定的氣體進行連續檢測，響應時間快，工作可靠穩定。
3.系統監控平臺軟件為全中文操作語言，具有記錄、存儲、顯示、數據處理、輸出、打印、故障維護指示及有線/無線傳輸功能。通過網絡通訊技術為以后多個子站點向中心站數據匯總預留了擴展空間，具有較強的實用性。監測軟件可任意添加包括：粉塵、噪聲、溫濕度、風速風向、負氧離子、大氣壓力、氣體等參數（需定制），還可將監測數據形成報表并打印上報遠程數據。
系統整體具有測量精度高，量程范圍寬，穩定性好，功耗低，抗干擾能力強等特點。
二、系統組成
1.現場監測端：包括粉塵氣體監測設備、溫度 濕度 噪音監測模塊、數據采集傳輸設備、自動報警設備、LCD\LED外接設備（選配）等；
2.通訊模塊：GPRS無線通訊（可根據實際情況另行選擇）。
3.環境監控中心軟硬件：包括數據庫及通訊服務器、磁盤陣列、系統監控平臺軟件等組成。
三、系統建設目標：
本系統組建現場端到監控平臺的一個局域網，實現各監控點與監控平臺的連接，可同時在監控平臺電腦及LCD\LED顯示屏上顯示相關數據。現場端設備按照國家相關技術協議，將各監控點的實時粉塵監測濃度信號傳輸?shù)奖O(jiān)控平臺，當監控數據滿足部門設定的報警條件時，啟動報警設施，監控平臺對監控數據進行存儲、統計、分析、處理，為空氣質量管理提供數據支持和決策依據。
四、粉塵分析模塊原理(激光散射法):
采用激光光源，提高了響應速度，使質量濃度轉換系數不受顆粒物顏色的影響，保證了測量數據的準確度。內裝光學標準散板,確保儀器高穩定性。儀器設計了可更換的粒子切割器，實現了PM10、PM5、 PM2. 5 、TSP多種粒子分離切割器兼容。通過在線濾膜采樣器，實現了連續監測粉塵濃度與濾膜采樣兼容，可以分析所收集到顆粒物的成份以求出該場所的質量濃度轉換系數K值。設計了恒流控制器，確保采樣流量恒定，切割曲線正確。具有特別的保護氣幕，避免了粉塵對儀器核心部件—光學系統的污染，確保儀器高可靠性。通過計算機軟件實現儀器零點自動調節，提高了儀器測量精度，方便了用戶使用。
(一) 粉塵分析模塊性能指標：
1.可直讀粉塵質量濃度（mg/m³）
2.可進行全天候連續在線監測或定時監測；
3.帶有自校準系統，可有效消除儀器的系統誤差。
4.顯示器：大屏液晶，中文菜單
5. 檢測靈敏度0.01mg/m³（低靈敏度）； 0.001mg/m³（高靈敏度）。
6.重復性誤差：±2%
7.測量精度： ±10%
8. 測量范圍： 0.01～100 mg/m³或0.001～10 mg/m³。
9.測定時間：標準時間為1分鐘，設有0.1分及手動檔（可任意設定采樣時間）。
10.具有公共場所監測模式、大氣環境監測模式以及勞動衛生模式?？捎嬎愠鰰r間加權平均值（TWA）和短時間接觸允許濃度（STEL） 等。
11. 存 貯：可循環存儲999組數據。
12. 定時采樣：可設定測量時間（1～9999）秒，關機時間（0～9999）秒，預熱時間（0～10）秒及采樣次數（1～9999）次。
13.粉塵濃度超標報警閾值設定：濃度閾值及采樣周期可自行設定
14.輸出接口：
a)PC機通訊接口：RS232或RS485；可選無線電臺或GPRS通訊
b)模擬量輸出接口：0—1V；可選4-20mA
c) 數字量輸出接口：電平信號。
15.電源：附220VAC/12VDC 電源適配器。
16. 可選配濕度修正功能，在濕度較大的環境中，數據更加精確。
(二) 氣體分析模塊性能指標：
1)工作溫度： -5-50ºC
2)存儲溫度： -20-50ºC
3)工作濕度： ≤15%-85%RH非冷凝
4)精 度： ±2%F.S
5)線 性： ±2%F.S
6)零 漂： ±2%F.S
7)量程零漂： ±2%F.S
8) 響應時間： <120s
9)傳感器工作壽命： >2年
10)氣體采樣流量： 300ml/min
11)氣體監測指標：
三、監測軟件主要功能：
1)可同時控制多臺設備。
2)設置了登錄（用戶名和密碼），有效的保護了儀器系統以及數據的安全；
3)實現了設備的增減、報警閥值的設置。
4)可全天實時監控，也可定點監控；
5)提供了兩種不同的監控模式：自動監控、手動監控。
6)斷電重啟功能：當儀器恢復供電后，即可自動進入測量狀態；
7) 斷電保護功能：儀器在長期斷電情況下所設置參數和測量結果不丟失；
8)通訊方式可選擇：RS232、RS485、GPRS、光纖網口、0-1V電壓模擬信號、無線電臺。
四、監測系統的性能特點
1)主機包括多個分析單元，能作為移動式監測使用，也可自動在線連續監測；
2) 參數測量單位可任意切換為mg/m3、ppm、ppb單位，同時有動態顯示圖像；
3) 采用觸摸式大屏幕圖像顯示，可直觀動態顯示各種檢測數據、圖形、儀器工作狀態，提供全中文菜單和友好的人機對話界面；
4)系統軟件能夠長期穩定運行，并具有可擴展功能。通過單片機技術和網絡通訊技術結合，采用數據存儲功能，不僅可提供方便的數據查詢方式，還可通過USB接口將數據轉存至計算機，利用配套的上位機軟件自動計算日平均值、月平均值、污染指數等，并可生成各種圖形數據后打印輸出；
5) WinCE嵌入式智能操作系統，并融入SQLCE數據庫技術，使儀器真正達到了準確、快速；
6)主機可通過自動或手動方式對不同監測地點進行特殊標注，同時顯示動態平均值或當前值并繪制實時曲線，還可自行設定歷史動態平均值（量化到Min），并可根據用戶要求增加功能；
7) 在線式儀器采用外接交流電供電方式，性能穩定、精確度高、操作方便、易于維護，具有掉電保護功能。
五、安裝要求

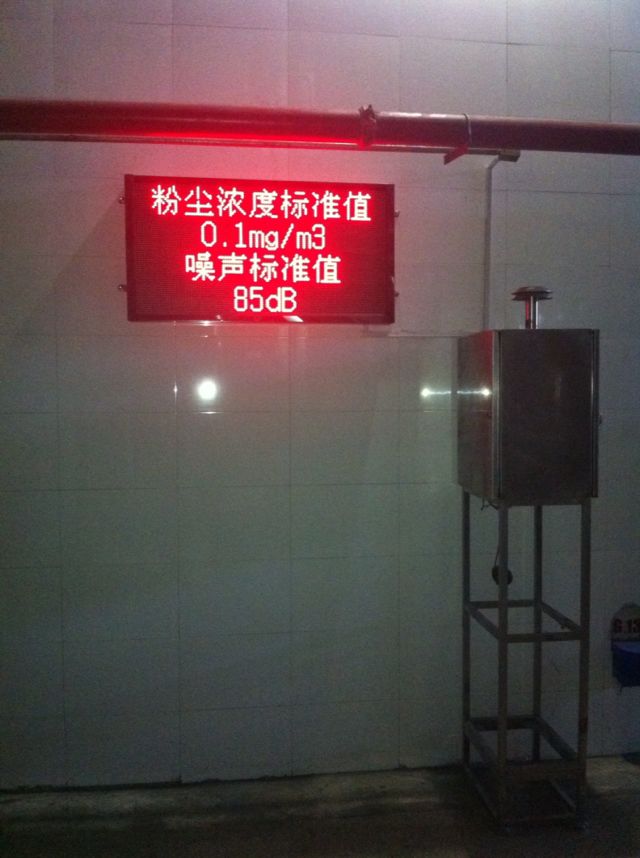

設備采用不銹鋼箱體，安裝平穩牢固，可直接安裝在水泥臺上，或采用室外不銹鋼支架。室外機柜組裝完成后，客戶自行用螺栓固定即可，安裝簡便。
六、備品備件與質保
1) 自驗收合格后免費保修一年，使用壽命8-10年，終身維護。保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內給與解決。
2) 定期回訪：我們將為用戶提供終身全過程跟蹤服務。
3) 易損零配件供應：質保期后，零配件只收取成本費，并長期以最優惠的價格提供配件。
空氣質量監測系統技術方案
